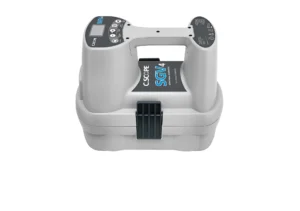

GÉNÉRATEUR DE SIGNAUX SGV4

APERCU

Le C.Scope SGV4 est un générateur de signaux bi-fréquence d’un watt (33+131 kHz) avec enregistrement de données intégré.

Conçu pour être utilisé avec un outil d’évitement de câbles CXL4 ou DXL4.

DISCRIPTION

Le générateur de signaux C.Scope SGV4 est conçu pour être utilisé avec un outil d’évitement de câbles CXL4 ou DXL4. Il permet de détecter beaucoup plus de services publics souterrains, y compris les câbles d’éclairage public.

DOUBLE FRÉQUENCE SIMULTANÉE

La sortie simultanée du signal double fréquence 33 kHz et 131 kHz des générateurs de signaux est idéale pour maximiser le nombre de services enterrés qui peuvent être alimentés puis détectés.

Le générateur de signaux SGV4 peut appliquer le signal double fréquence sans connexion directe aux services enterrés, en utilisant soit une pince de signal, soit la simple méthode d’induction depuis le niveau du sol, offrant une amélioration significative dans la détection des câbles de plus petit diamètre ou mal mis à la terre

TROIS TECHNIQUES D’APPLICATION DE SIGNAL

Le SGV4 propose trois manières alternatives d’appliquer un signal générateur de signal :

La connexion directe permet de tracer individuellement des tuyaux ou des câbles spécifiques, de les identifier et de mesurer leur profondeur. L’utilisation de pinces de signal, d’injecteurs de signal et de câbles de connexion directe font de ce mode la méthode la plus efficace pour localiser les tuyaux et les câbles.

S’il est difficile ou peu pratique d’utiliser la connexion directe, la technique Wraparound peut être utilisée pour alimenter avec succès un câble d’éclairage public ou de parking.

L’induction permet au générateur de signaux d’induire un signal détectable et traçable vers des tuyaux ou câbles métalliques souterrains auparavant inconnus, non détectés ou inaccessibles.

SIGNAL HAUTE PUISSANCE

La puissance de sortie d’un watt entièrement réglable du SGV4 signifie que des tuyaux et des câbles plus profonds et moins conducteurs peuvent être efficacement alimentés puis tracés sur des distances toujours plus longues.

Il dispose également d’un réglage du niveau de puissance à QUATRE positions afin que l’opérateur ait un contrôle total sur la quantité d’énergie utilisée et à quel moment.

SORTIE DE SIGNAL IMPULSÉ/CONTINU

Une sortie de signal pulsé ou continu permet aux opérateurs de passer en mode pulsé en appuyant simplement sur un bouton dans des situations d’interférence élevée et de continuer le traçage. Le SGV4 dispose d’un signal sonore clair pour indiquer quand il est en fonctionnement.

Un contrôle de sourdine audio intégré utile est également inclus.

ENREGISTREMENT DE DONNÉES

Pour compléter et prendre en charge l’enregistrement de données intégré aux outils d’évitement de câbles, le générateur de signaux SGV4 dispose également d’une capacité complète d’enregistrement de données. Des années de données peuvent être stockées, dans des conditions normales d’utilisation, à la fois sur le localisateur et sur le générateur de signaux. Celui-ci peut être facilement transféré à tout moment via une clé USB vers un PC de superviseur pour analyse.

CALIBRAGE

Les générateurs de signaux SGV4 ne nécessitent pas de réétalonnage périodique. Un autotest quotidien entièrement automatique (ADST) teste et confirme qu’ils fonctionnent à leur niveau optimal chaque jour.

AUTOTEST QUOTIDIEN AUTOMATIQUE (ADST)

Les générateurs de signaux SGV4 effectuent un autotest quotidien automatique (ADST) complet.

Au début de chaque journée d’utilisation, un résultat positif de l’autotest quotidien automatique confirme à l’opérateur que le kit fonctionne au niveau optimal.

Le résultat de ce test est enregistré et stocké en mémoire dans les fichiers de données intégrés au produit et peut être téléchargé sur un PC à tout moment au cours des 12 mois suivants*.

CERTIFICATION DE VALIDATION DE PRODUIT

Ces résultats de tests peuvent être utilisés pour produire un certificat de validation de produit à l’aide du kit d’outils PC C.Scope. De plus, tous les résultats de l’autotest effectué au cours des douze derniers mois* sont disponibles.

Les centres de service agréés C.Scope sont également en mesure de fournir une certification de test et de conformité tierce si vous en avez besoin pour se conformer aux exigences du client ou internes.

ÉCRAN NUMÉRIQUE RÉTROÉCLAIRÉ HAUTE RÉSOLUTION

Le SGV4 dispose d’un grand écran LCD rétroéclairé clair et facile à lire monté derrière une lentille de protection en polycarbonate. L’écran indique les fonctions sélectionnées, le niveau de puissance, la qualité de la connexion et l’état de la batterie. Il affiche également les résultats de l’autotest quotidien automatique.

CONSTRUCTION ROBUSTE ET DURABLE

La construction à double paroi du SGV4 est robuste et durable. Il offre également une protection standard IP65 contre la pénétration de poussière et d’eau.

PLATEAU D’ACCESSOIRES

Le générateur de signaux SGV4 est doté d’un grand plateau d’accessoires amovible comme base. Il peut contenir non seulement les accessoires standards (fils de connexion directe, piquet de terre, aimants de connexion, fil de terre auxiliaire de 10 m) et le manuel d’instructions, mais également de nombreux extras en option tels que des pinces de signal, des sondes et des injecteurs de signal.

GARANTIE DE TROIS ANS

Le SGV4 est livré avec une garantie de trois ans (des conditions s’appliquent).
