ÉVOLUTION NTX

APERCU

Fabriqué en Allemagne par OKM et doté de capteurs permettant la lecture de signatures électromagnétiques (EMSR), l’Evolution est un détecteur de métaux 2 en un. Il est capable de localiser les anomalies du sol telles que cavités et grosses masses métalliques à grande profondeur (jusqu’à 8m) grâce à la fonction SCAN 3D.

DESCRIPTION

Le nouveau scanner de sol 3D et détecteur de métaux EVOLUTION NTX fait ce que son nom promet. Cet appareil va encore plus loin que les technologies précédentes. C’est un mélange impressionnant de fonctionnalité, d’ergonomie et de design futuriste. L’affichage moderne avec écran tactile ne sont que quelques-unes des innovations mises en œuvre. Toutes les données numérisées 3D peuvent être enregistrées dans la mémoire interne et, si nécessaire, transférées sur un ordinateur portable ou un PC pour y être éditées et analysées avec le logiciel de visualisation 3D professionnel. Cet appareil combine diverses technologies haut de gamme dans une unité extrêmement petite, légère et compacte. La sonde télescopique, réglable en taille et robuste, la rend facile à transporter et utilisable sur tous les terrains difficiles. Cet appareil idéal localise de grandes masses métalliques enfouis jusqu’à une profondeur d’environ 8 mètres en mode de fonctionnement Scan 3D. L’éclairage LED intégré vous permet même de travailler dans l’obscurité.

Le mode d’emploi est disponible dans les langues suivantes : allemand, anglais et français.

La navigation dans les menus est disponible en 11 langues : allemand, anglais, espagnol, français, Ελληνικά, یفارس, Italiano, عربي, Türkçe, 中文 et Pусский.

À partir du menu principal, sélectionnez l’un des deux modes de fonctionnement :

Mode de fonctionnement Scan 3D

Ce mode de fonctionnement permet d’effectuer des scans graphiques 3D du sol. Toutes les valeurs mesurées sont stockées dans la mémoire interne de l’appareil. Ces informations peuvent ensuite être transférées vers le logiciel Visualizer 3D d’OKM et affichées sous forme d’image 3D. Les objets et structures souterrains détectés sont également affichés graphiquement.

Mode de fonctionnement Live Sound

Ce mode de fonctionnement active le détecteur de métaux VLF pour rechercher des objets métalliques proches de la surface. En plus d’une sortie acoustique, une représentation graphique des signaux est également affichée sur l’écran.

Applications

• Images de sol en 3D
• Modèle d’entrée de gamme pour la détection de métaux en 3D
• Détection rapide et facile des matériaux enfouis
• Localisation de cavités souterraines et d’anomalies
• Trouvez les anomalies géomagnétiques et déterminez la position et la profondeur
• Facile à manipuler même en terrain difficile

Sur la base de nos expériences et des suggestions de nos utilisateurs, le nouveau modèle a été amélioré et optimisé sous divers aspects :

• Piles neuves, longue durée et rechargeables
• Écran tactile couleur de plus haute résolution
• Intégration d’écouteurs Bluetooth
• Conception plus compacte et robuste
• Technologie améliorée des capteurs et des bobines

En plus de ces améliorations, l’EVOLUTION NTX possède également les caractéristiques et fonctions connues de la précédente Evolution :

• Sonde télescopique avec bobine de recherche
• Éclairage LED pour rechercher dans des environnements sombres
• Écran couleur avec écran tactile
• Fonctionnalité sonore en direct avec détecteur de métaux VLF
• Fonction de numérisation 3D avec scanner GST/EMSR
• Interface utilisateur multilingue
• Analyse graphique des mesures avec le logiciel Visualizer 3D Studio Standard Edition

EVOLUTION NTX – Scan 3D

Le mode de fonctionnement Scan 3D permet d’enregistrer des scans 3D du sol afin de localiser de manière fiable même des objets situés en profondeur. Il peut également être utilisé pour déterminer la profondeur et la taille des objets enterrés.

EVOLUTION NTX – Live Sound

Le mode de fonctionnement Live Sound active le détecteur de métaux VLF intégré pour rechercher des objets métalliques à proximité de la surface.

Spécification technique – unité de commande :

• Dimensions (H x L x P) 540 – 810 x 150 x 280 mm
• Poids : environ 1,5 kg
• Tension d’entrée (max) : 19 V CC, 3,16 A, 60 W.
• Processeur/CPU principal : Cortex M3, 32 MHz
• Processeur/CPU esclave : Cortex M0, 24 MHz
• Écran : tactile résistif de 3,5″, 480 x 320 pixels
• Processeur d’affichage : Cortex M3, 32 MHz, 128 Ko de RAM
• Stockage des données : 4 Go
• Taux d’échantillonnage : 1024 valeurs/seconde
• Résolution de mesure : 16 bits
• Température de fonctionnement : – 10 – 60°C
• Température de stockage : – 20 – 70°C
• Audio : haut-parleur interne / Bluetooth
• Humidité : 5 % à 75 %
• Étanche : non
• Technologie : TPS, EMSR
• Technologie capteur/bobine : SCMI-15-D/VLF

Transmission de données (Bluetooth)

• Technologie : Bluetooth
• Plage de fréquence : 2,4 – 2,4835 GHz
• Taux de transfert maximum : 1 Mbps
• Sensibilité de réception : – 85 dBm
• Portée maximale : environ 10 mètres

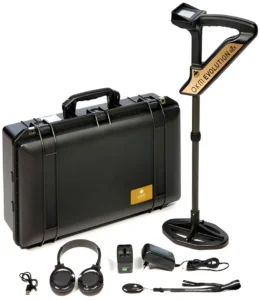

Livré dans une valise de transport Peli avec :

• 1 x unités de commande avec écran tactile
• 1 x casque sans fil (Bluetooth)
• 1 x chargeur d’unité de commande
• 1 x adaptateur de voyage
• 1 clé USB Bluetooth.
• 1 x Logiciel 3D Visualizer 3D Studio Standard Edition sur clé USB
• 1 x manuel d’utilisation
• 1 x Valise Peli étanche et antichoc
• 1 x Guide de démarrage rapide
