Détecteur multi-technologies OKM eXp 5500 Professional en détail :

Le scanner de sol 3D et détecteur de métaux OKM eXp 5500 Professional offre, grâce à la combinaison du VLF et du scan de sol 3D, une performance de profondeur impressionnante pour la détection d’objets métalliques proches de la surface ainsi que pour la localisation d’objets à de très grandes profondeurs. Ce mélange innovant de technologies permet d’effectuer des mesures précises à différentes profondeurs de recherche. Profitez de plus de possibilités lors de l’exploration de structures souterraines et de la recherche de métaux sur des terrains difficiles.

PentaSense : Le système multi-capteurs avec jusqu’à 5 super-sondes en même temps.

Le système PentaSense est une configuration multi-capteurs avancée dont les 10 capteurs assurent la fonction de 5 super-sondes parallèles afin de réaliser des mesures haute résolution sur des champs de mesure très étendus. L’eXp 5500 offre aux chercheurs une nouvelle flexibilité par rapport aux différentes exigences de terrain et d’emplacement.

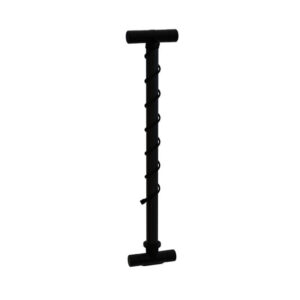

Rampe PentaSense : une manipulation ergonomique pour des résultats de mesure optimaux

La rampe PentaSense permet d’équilibrer la sonde de manière ergonomique, même sur des terrains accidentés. Grâce à la distance plus importante entre la sonde et l’utilisateur, vous pouvez explorer le champ de mesure confortablement sans influencer la mesure. Vous obtiendrez ainsi des résultats de mesure encore meilleurs lors de vos scans 3D du sol.

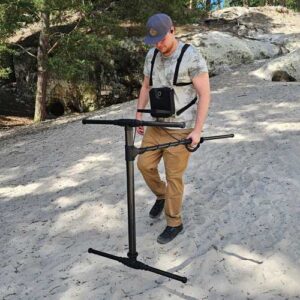

Les chercheurs utilisent le système OKM eXp 5500 PentaSense avec la perche PentaSense
pour effectuer confortablement
les mesures.

Détecter des anomalies sur différents terrains

L’OKM eXp 5500 Professional est la solution idéale pour explorer rapidement et facilement aussi bien les terrains difficiles que les grandes surfaces. Que ce soit avec la seule supersonde ou avec des modules de capteurs supplémentaires, appelés enhancers, ce scanner de sol 3D s’adapte parfaitement aux terrains les plus divers, par exemple aux paysages de montagnes rocheuses ou aux vastes zones de steppes et de déserts.

Configurations de la supersonde : 1 – 3 – 5

Les quatre enhancers interchangeables peuvent être insérés dans chacune des quatre prises de la supersonde et permettent ainsi une flexibilité maximale lors du montage. Avec les quatre modules de capteurs, le système PentaSense est complet et permet de balayer la zone cible comme si l’on mesurait avec cinq supersondes en même temps.

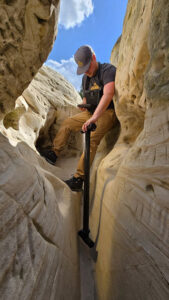

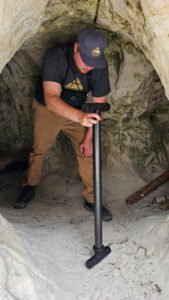

Pour la recherche ciblée dans des espaces étroits comme les grottes, les passages et les fissures, la supersonde unique est idéale.

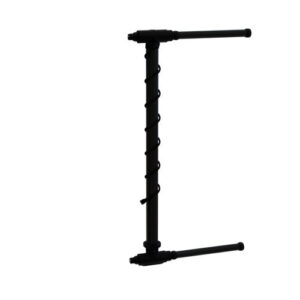

En connectant deux modules Enhancer à gauche ou à droite, le système peut être configuré comme si l’on mesurait avec trois supersondes en parallèle.

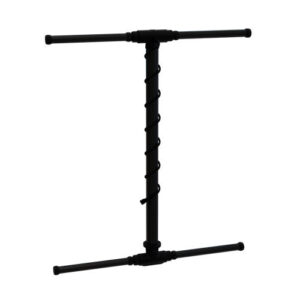

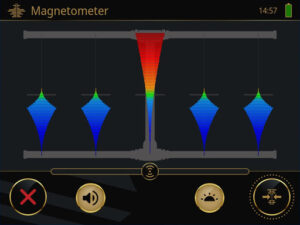

Le système PentaSense complet se compose de la supersonde et des quatre modules Enhancer. Cette configuration permet de mesurer de très grandes surfaces de façon particulièrement efficace, comme si l’on mesurait avec cinq supersondes en parallèle.

Un détecteur de métaux avec les cinq sens

Avec le système PentaSense (technologie de balayage 3D du sol) et le PentaCoil (technologie VLF), l’OKM eXp 5500 Professional rend les prospections et les recherches encore meilleure.

RESSENTEZ l’excitation et l’aventure de la recherche et prospection.

ECOUTEZ le retour acoustique de votre détecteur OKM,
qui vous indique où se trouve votre anomalie.

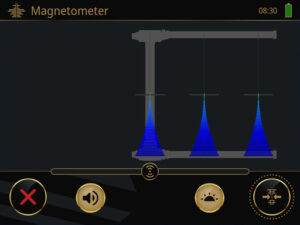

VOYEZ des indices des anomalies cachées qui sont représentées en trois dimensions sur l’écran du détecteur et dans le Visualizer 3D Studio.

SENTIREZ le sable et la terre entre vos doigts,
pendant que vous déterrez l’anomalie avec précaution.

GOÛTEZ la douce réussite,
lorsque vous tenez enfin votre précieuse découverte entre vos mains.

Détection de métaux avec la technologie VLF

La technologie VLF (Very Low Frequency) permet aux sondeurs de détecter des objets métalliques proches de la surface. La bobine VLF émet un champ électromagnétique dans le sol qui génère des courants électriques dans les objets métalliques enterrés. Cela crée un champ électromagnétique propre dans les objets ciblés, qui peut être détecté par l’eXp 5500. Les détecteurs de métaux VLF sont particulièrement efficaces pour localiser une grande variété de métaux.

La discrimination des métaux pour toutes les applications

Avec l’eXp 5500 PentaCoil et sa technologie propriétaire de bobine de recherche VLF, les prospecteurs, les archéologues et les chercheurs de militaria peuvent distinguer les différents objets. Cette distinction des métaux augmente l’efficacité et la précision de l’exploration et de la recherche.

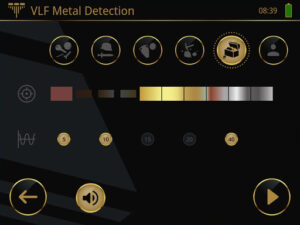

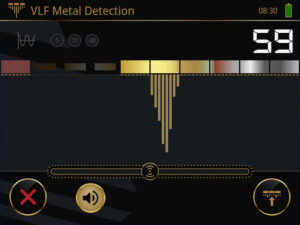

Le mode de détection de métaux VLF de l’eXp 5500 offre les fonctions innovantes de multifréquence et de zones d’identification de cible (Target-ID-Zones)

Les valeurs mesurées dans les zones des valeurs cibles activées sont indiquées par une valeur numérique correspondante sur l’écran du détecteur et signalées acoustiquement par différents sons.

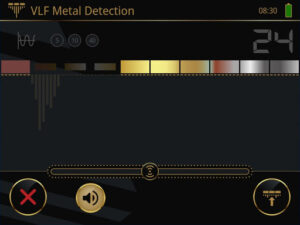

Les valeurs mesurées dans les zones de valeurs cibles désactivées ne sont pas complètement masquées, mais seulement très faiblement affichées, afin que les chercheurs ne passent pas à côté de cibles potentielles.

Les utilisateurs peuvent choisir parmi des profils de balayage prédéfinis, adaptés à des cibles typiques. Selon le profil de recherche choisi, certaines zones de valeurs cibles sont masquées, ce qui permet d’ignorer les objets indésirables lors de la recherche. Chaque profil de recherche est en outre associé aux meilleures plages de fréquences afin d’obtenir la meilleure performance de recherche pour le mode correspondant.

Il est également possible de créer un profil de recherche personnalisé, pour lequel il est possible de régler une plage de fréquences unique ou multiple sur la base de ses propres valeurs empiriques. Cela permet d’adapter le détecteur de manière optimale aux conditions individuelles, comme par exemple les sols minéralisés, le sable sec ou humide. Selon la minéralisation du sol ou la proportion de débris dans le sous-sol, il est également possible d’adapter la sensibilité individuellement.

Autres caractéristiques professionnelles pour un succès durable

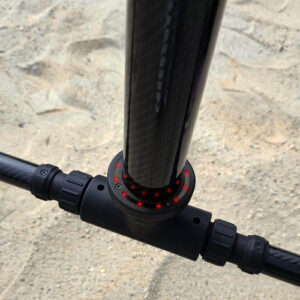

La supersonde de l’OKM eXp 5500 Professional est équipée d’une orbite LED, comme les chercheurs la connaissent déjà du très populaire OKM Rover C4. Les LED indiquent aux utilisateurs les objets cibles enterrés en temps réel.

Les écouteurs open-ear soutiennent les sondeurs dans tous les environnements. Les écouteurs ultra-légers permettent aux chercheurs d’entendre les signaux acoustiques du détecteur, sans pour autant masquer complètement les bruits environnants. Ainsi, le chercheur reste attentif et réagit aux bruits environnants. Ceci est particulièrement avantageux en terrain difficile.

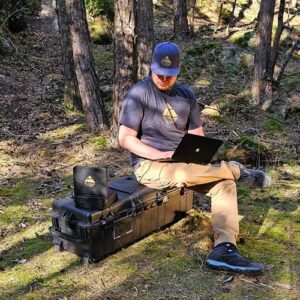

Le détecteur est équipé d’un câble USB-C pour un transfert rapide des données et une recharge facile. Après le transfert des données de mesure de l’unité de contrôle vers l’ordinateur portable Windows, les mesures peuvent être analysées dans le logiciel fourni Visualizer 3D Studio Professional Edition. La taille et la profondeur des objets peuvent ainsi être évaluées en détail.

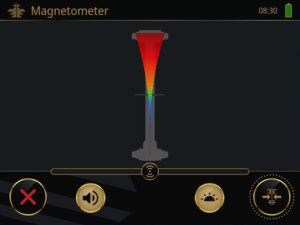

L’unité de contrôle de l’OKM eXp 5500 Professional est équipée d’un écran tactile et d’une interface utilisateur multilingue très intuitive et facile à utiliser. Le nouvel écran est parfaitement lisible, même en plein soleil. Le réglage automatique de la luminosité permet aux chercheurs d’utiliser le détecteur de manière optimale, même dans des conditions d’éclairage changeantes.

Sur l’OKM eXp 5500 Professional, le port USB-C intégré ne sert pas seulement à transférer les données de mesure et à charger la batterie. Le logiciel de l’unité de contrôle et de toutes les sondes peut être mis à jour via ce port. Cela garantit que le scanner de sol 3D est toujours équipé du micrologiciel et des fonctions les plus récents.

La batterie remplaçable par l’utilisateur lui-même souligne la longévité du détecteur OKM.

L’OKM eXp 5500 Professional – une combinaison de la technologie éprouvée de balayage 3D du sol d’OKM et de la technologie VLF largement répandue – est la solution parfaite pour les recherches et les prospections dans les couches de sol peu profondes et profondes ainsi que dans les zones étroites et étendues.

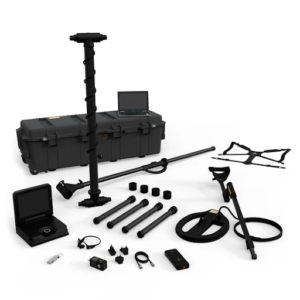

Volume de livraison

1x Unité Centrale

1x Valise de transport imperméable et résistant aux chocs

1x Super Sensor avec Orbite LED

1x Écouteurs Bluetooth avec câble de charge

1x Clé USB avec logiciel OKM Visualizer 3D Studio Professional Edition

1x Ordinateur portable Windows

1x PentaCoil (bobine de recherche VLF)

1x Canne Télescopique

1x Sangle de transport

1x Chargeur avec câble de charge (USB-C)

1x Power Pack

4x Enhancer

1x Canne PentaSense

4x Capuchon de protection

1x Harnais dorsal

Détails techniques

Unité de contrôle

• Dimensions (H x L x P) : 75 x 210 x 230 mm
• Poids : env. 1,7 kg
• Sortie : 6,4 – 8,4 V DC, 15 W maximum
• Entrée : 12 V DC, 3 A maximum
• Classe de protection : IP40
• Durée de fonctionnement (entièrement chargée, 25 °C, luminosité moyenne) : env. 7 h
• Température de fonctionnement : -10 °C – 50 °C
• Temps de charge : env. 3 h
• Écran : 8,4″ diagonal, 1024 x 768 pixels LVDS IPS-LCD
• Processeur : ordinateur principal (ARM Cortex 4x-A53@1.6GHz), ordinateur secondaire (1x-M33@96MHz, 1x-M4@48MHz, 1x-M33@38MHz, 1x-M7@216MHz)
• Mémoire vive (RAM) : 2 Go
• Mémoire de données (eMMC) : 8 Go
• Rétroaction : sonore, visuelle
• Température de stockage : -20 °C – 60 °C
• Humidité : 5 % – 75
• Résistance à l’eau : Non
• Technologie de transfert de données : USB-C
• Audio : haut-parleurs intégrés, Bluetooth LowLatency (A2DP)

Supersonde

• Dimensions (L x l x P) : 1010 x 200 x 110 mm
• Poids : env. 0,74 kg
• Longueur du câble : env. 1,80 m
• Entrée : 6,4 – 8,4 V DC, 4 W
• Classe de protection : IP40
• Récepteur : Dual / Hi-Gain – Vertical – Geophysical Phase Reader – EMSR
• Technologie du capteur : SCMI-15-D
• Processeur : ARM Cortex-M33@38MHz

Enhancer

• Longueur : 335 mm
• Diamètre : 45 mm
• Poids : env. 0,1 kg
• Entrée : 5 V DC, 0,25 W
• Classe de protection : IP40
• Technologie du capteur : SCMI-15-D

PentaCoil (bobine de recherche VLF)

• Dimensions (L x l x H) : 345 x 265 x 70 mm
• Poids : 0,84 kg
• Longueur du câble : 1,80 m
• Entrée : 6,4 – 8,4 V DC, 2 W
• Classe de protection : IP40
• Technologie : VLF
• Processeur : ARM Cortex-M7@216MHz

Rampe PentaSense

• Dimensions repliées (L x l x H) : 920 x 70 x 150 mm
• Dimensions, déplié (L x l x H) : 1520 x 70 x 130 mm
• Poids : 2,76 kg

Les données techniques sont des valeurs moyennes. De légères variations sont possibles pendant l’utilisation.
