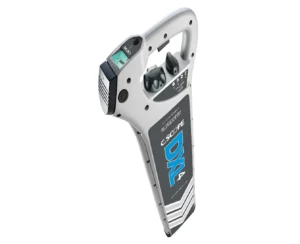

OUTIL D’ÉVITEMENT DE CÂBLE DXL4

APERCU

Le C.Scope DXL4 est un outil d’évitement de câble à double fréquence (33 + 131 kHz) avec mesure de profondeur.

Enregistrement de données intégré en standard. Connectivité Bluetooth™ et options de suivi GPS disponibles.

Conçu pour être utilisé avec un générateur de signaux SGA4 ou SGV4.

DISCRIPTION

Les outils d’évitement de câbles DXL4 de C.Scope représentent une avancée significative dans les performances de détection de câbles.

Deux versions du DXL4 sont disponibles ; le DXL4-D qui a une capacité complète d’enregistrement de données, et le DXL4-DBG qui a une capacité complète d’enregistrement de données, une connectivité Bluetooth™ et un GPS.

De nouvelles fonctionnalités innovantes ont été introduites et les modes de détection existants populaires ont été améliorés pour permettre à l’outil d’évitement de câbles DXL4 de détecter avec succès même les tuyaux et les câbles les plus difficiles à trouver. Une attention particulière a été accordée à l’amélioration des pratiques de travail et à la minimisation du risque qu’une erreur humaine ait un impact sur les performances opérationnelles.

PERFORMANCES AMÉLIORÉES DANS LES QUATRE MODES DE DÉTECTION

L’outil d’évitement de câbles DXL4 a amélioré les performances dans tous les modes de détection ; Alimentation, radio, générateur et AllScan, tout en restant faciles à utiliser, garantissant qu’il n’y a qu’un besoin minimal de formation ou de recyclage.

MESURE DE PROFONDEUR

Le DXL4, lorsqu’il est utilisé avec un générateur de signaux SGA4 ou SGV4, mesurera et indiquera la profondeur des tuyaux, câbles et sondes enterrés en appuyant simplement sur un bouton.

DOUBLE FRÉQUENCE SIMULTANÉE

La sortie simultanée du signal double fréquence 33 kHz et 131 kHz des générateurs de signaux est idéale pour maximiser le nombre de services enterrés qui peuvent être alimentés puis détectés, offrant une amélioration significative dans la détection des câbles de plus petit diamètre ou mal mis à la terre. .

PROTECTION CONTRE LES SURCHARGES

La sensibilité optimisée du localisateur et le rejet du bruit signifient que le DXL4 peut gérer les niveaux d’interférence de fond les plus élevés trouvés, permettant ainsi de détecter avec succès même les signaux les plus faibles.

NOUVELLES FONCTIONNALITÉS INTELLIGENTES :

ZONE D’ALARME

AlarmZone™ alerte les opérateurs de la présence de tuyaux ou de câbles particulièrement peu profonds avec la profondeur de déclenchement exacte réglable par l’utilisateur pour répondre au mieux aux exigences locales.

CAPTEUR DE SWING DYNAMIQUE

Le Dynamic SwingSensor qui alerte doucement l’opérateur si le localisateur est balancé de manière excessive, compromettant potentiellement la précision de toute localisation.

PEAKHOLD

PeakHold permet aux opérateurs de localiser rapidement et en toute confiance la position exacte des services enterrés

ENREGISTREMENT DE DONNÉES

Les outils d’évitement de câbles DXL4-D et DXL4-DBG disposent d’une capacité d’enregistrement de données complète. Des années de données peuvent être stockées, dans des conditions normales d’utilisation, à la fois sur l’outil d’évitement de câbles et sur le générateur de signaux SGV4.

TRANSFERT DU JOURNAL DE DONNÉES via USB

Celui-ci peut être facilement transféré à tout moment aux superviseurs pour analyse via un câble USB vers un PC (ou sans fil via Bluetooth™ depuis le modèle DBG uniquement vers un PC, une tablette ou un smartphone).

ANALYSE DES DONNÉES

C.SCOPE PC ‘TOOLKIT’ et application pour smartphone ‘RELAY’

Le C.Scope PC Toolkit et l’application pour smartphone C.Scope Relay téléchargeables gratuitement analysent les journaux de données stockés dans des tableaux et des graphiques qui illustrent tous les aspects de l’utilisation. Permettant d’identifier rapidement les besoins en formation.

GPS

Le DXL4-DBG avec GPS intégré permet de conserver un enregistrement précis de l’endroit où les localisateurs ont été utilisés, qui peut ensuite être visualisé en partenariat avec Google Earth™ ou Google Maps™.

Douze mois de données GPS sont stockés, en utilisation normale. Ces informations peuvent être facilement transférées à tout moment via un câble USB vers un PC ou sans fil via Bluetooth™ vers un PC, une tablette ou un smartphone vers les superviseurs pour analyse. Le kit d’outils PC C.Scope et l’application pour smartphone Relay téléchargeables gratuitement analysent les données stockées.

De plus, les localisateurs peuvent être couplés à des équipements d’enquête GPS tiers, via le Bluetooth™ intégré aux localisateurs, ce qui facilite la réalisation d’enquêtes sur les services publics souterrains en un seul passage.

CALIBRAGE

Les outils d’évitement de câbles DXL4 ne nécessitent pas de réétalonnage périodique. Un autotest quotidien entièrement automatique (ADST) teste et confirme qu’ils fonctionnent à leur niveau optimal chaque jour.

AUTO-TEST QUOTIDIEN AUTOMATIQUE (ADST)

Les outils d’évitement de câbles DXL4 effectuent un auto-test quotidien automatique (ADST). L’ADST vérifie chaque jour la fonctionnalité du localisateur, y compris les antennes de réception, lors de sa première mise sous tension. Le générateur de signaux SGV4 effectue également un autotest quotidien automatique (ADST) complet.

Au début de chaque journée d’utilisation, un résultat positif de l’autotest quotidien automatique confirme à l’opérateur que le kit fonctionne au niveau optimal.

Le résultat de ce test est enregistré et stocké en mémoire dans les fichiers de données intégrés au produit et peut être téléchargé sur un PC à tout moment au cours des 12 mois suivants*.

CERTIFICATION DE VALIDATION DE PRODUIT

Ces résultats de tests peuvent être utilisés pour produire un certificat de validation de produit à l’aide du kit d’outils PC C.Scope. De plus, tous les résultats de l’autotest effectué au cours des douze derniers mois* sont disponibles.

Les centres de service agréés C.Scope sont également en mesure de fournir une certification de test et de conformité tierce si vous en avez besoin pour se conformer aux exigences du client ou internes.

ÉCRAN NUMÉRIQUE RÉTROÉCLAIRÉ HAUTE RÉSOLUTION

Le DXL4 dispose d’un grand écran LCD rétroéclairé clair et facile à lire monté derrière une lentille de protection en polycarbonate. L’écran indique le mode de détection, le niveau de crête du signal, la profondeur, la force du signal et l’état de la batterie. Il affiche également les résultats de l’autotest quotidien automatique.

HAUT-PARLEUR DÉTACHABLE

Le haut-parleur peut être facilement détaché pour une utilisation dans des environnements de travail bruyants.

CONSTRUCTION ROBUSTE ET DURABLE

La construction à double paroi du DXL4 est robuste et durable. Il offre également une protection standard IP65 contre la pénétration de poussière et d’eau.

SERVICE

Un package complet de service et de maintenance est disponible pour les clients qui en ont besoin auprès des centres de service agréés C.Scope.

GARANTIE DE TROIS ANS

Le DXL4 est livré avec une garantie de trois ans (des conditions s’appliquent).
