OKM Guépard GPR

د.ت 81.000,000

Le radar (Radio Detection and Ranging) du GEPARD GPR 3D envoie un signal dans le sol et attend la réflexion ou l’écho de ce signal pour détecter les anomalies souterraines.

OKM Guépard GPR

OKM Guépard GPR

APERCU

Radar au sol avec tablette Android

Radar au sol avec analyse avancée des données en 2D et 3D

Le radar (Radio Detection and Ranging) du GEPARD GPR 3D envoie un signal dans le sol et attend la réflexion ou l’écho de ce signal pour détecter les anomalies souterraines.

Le GEPARD GPR 3D est un radar au sol flexible pour la visualisation directe d’objets souterrains colorés en graphiques 2D et 3D sur une tablette PC Android. Un radar au sol portable et puissant pour diverses applications dans l’industrie, l’archéologie.

Radar à pénétration de sol pour une seule personne pour localiser les structures souterraines et les anomalies. Le détecteur utilise un système de transmission et de réception non directionnel et non blindé pour localiser des objets jusqu’à une profondeur maximale de 40 mètres. Toutes les anomalies, structures et détections sont immédiatement visualisées et affichées sur l’écran de la tablette PC Android.

DESCRIPTION

L’application Android multilingue d’OKM propose les langues suivantes :

German, English, Français, Español, Italiano, Polski, Nederlands, Ελληνικά, Türkçe, български, Pусский, 中文, 日本人, فارسی , عربي.

Le GEPARD GPR 3D est un radar au sol transportable et non blindé avec une analyse avancée des données et peut être utilisé pour un large éventail d’applications et de domaines d’utilisation.

  • Enquêtes archéologiques de sols.
  • Études industrielles / études du sous-sol

Le radar au sol est capable de localiser les objets et structures suivants :

  • Grottes cachées, tombeaux et chambres funéraires
  • Systèmes d’égouts souterrains, conduites de services publics
  • Nappes souterraines et cours d’eau souterrains
  • Fondations souterraines, murs, sous-sols et armatures de béton
  • Puits, tunnels, tranchées et bunkers remplis
  • Fosses septiques, réservoirs d’eaux usées et conduites d’eau
  • Tunnels secrets, bunkers et salles

Options de mesure

Le radar au sol utilise un large spectre de fréquences de 60 MHz à 300 MHz, qui est mis en œuvre à l’aide d’antennes triangulaires nouvellement développées. Il propose également de nombreux réglages automatiques pour optimiser vos analyses de sol sur des types de sols spécifiques. Tout cela rend l’utilisation du radar au sol très simple. Cela rend les investigations non destructives sur le terrain très faciles à réaliser. Vous définissez simplement votre profondeur de mesure maximale et commencez votre mesure. Le radar au sol envoie un signal électrique dans le sol et attend le retour des réflexions. Cela permet de détecter les perturbations et anomalies souterraines. Ces réflexions sont mesurées et transmises à une tablette PC, où une représentation graphique 2D ou 3D correspondante est affichée.

Manipulation du radar au sol

Le dispositif radar au sol est alimenté par une batterie interne. Cela signifie que de nombreuses et longues mesures peuvent être effectuées sans aucune perte d’énergie. Le GEPARD GPR 3D lui-même ne dispose pas de nombreux éléments de commande autres qu’un bouton multifonction et un contrôle de profondeur pour réguler la profondeur de pénétration maximale du radar au sol.

Un radar au sol adaptable doté d’un puissant système de transmission non blindé.

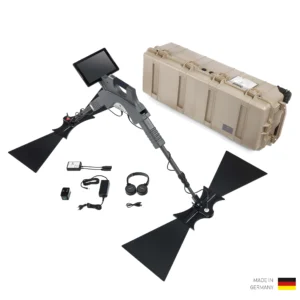

Le GEPARD GPR 3D utilise un système de transmission et de réception non blindé pour être aussi flexible et portable que possible. OKM est le premier fabricant à proposer des antennes triangulaires pour maximiser les performances des radars au sol.

Unité émettrice / unité réceptrice

L’unité émettrice envoie des signaux électromagnétiques dans le sol et attend leur réflexion ou écho afin de détecter les anomalies souterraines. L’unité de réception reçoit les réflexions des signaux électromagnétiques précédemment envoyés dans le sol et transmet ces données à une tablette PC.

Logiciel 2D/3D

L’appareil est fabriqué par OKM en Allemagne et est livré avec un logiciel 3D unique pour les tablettes Android. Ce logiciel permet d’effectuer des mesures au sol en 2D ou 3D et d’enregistrer les données de mesures. De plus, le logiciel offre des fonctions supplémentaires concernant le filtrage, les schémas de couleurs, l’enregistrement de localisation et la mesure de la profondeur des objets et des structures souterraines.

Assistant pour les nouvelles mesures

L’application logicielle contient un assistant qui vous guide pas à pas dans la préparation d’une nouvelle mesure. Cela définira tous les paramètres nécessaires et vous serez prêt pour votre mesure. De cette façon, vous sélectionnez vos antennes préférées, le type de mesure (2D ou 3D), le type de sol existant et la profondeur de mesure maximale. Sur la base de ces informations, l’assistant logiciel recommandera un paramètre approprié pour le contrôle de la profondeur de l’appareil.

Mesures 2D

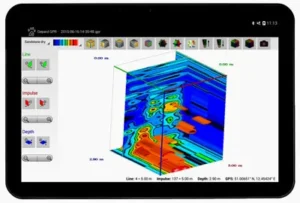

Le géo radar peut être utilisé pour créer des mesures 2D simples afin de détecter des objets et des structures souterrains tels que : B. pour localiser des pipelines, des tunnels, des faisceaux de câbles, des couloirs, des tunnels et autres. Cette option de mesure est très utile pour avoir une première impression des anomalies souterraines. Après une mesure en 2D, une mesure plus complexe en 3D peut bien entendu suivre. La représentation graphique d’une mesure 2D est une sorte de coupe transversale du sous-sol et montre les réflexions des objets enfouis.

Mesures 3D

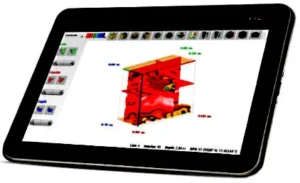

Le géo radar peut également être utilisé pour enregistrer de véritables mesures 3D. De cette façon, vous pouvez trouver par ex. B. fondations cachées, cavités, bunkers, anomalies géomagnétiques, pipelines, tunnels, tranchées et installations similaires. Sur la base des données de mesure d’une mesure 3D, vous pouvez même déterminer les dimensions possibles des objets cachés. Le nombre nettement plus élevé de données de mesure vous donne une vision beaucoup plus précise des anomalies souterraines. La représentation graphique d’une mesure 3D est un type de vue volumique du sous-sol et montre les reflets des objets enfouis.

Filtres et schémas de couleurs

L’application logicielle propose différents filtres et schémas de couleurs pour améliorer la qualité des données de mesure enregistrées. En changeant la couleur, le contraste des valeurs mesurées peut être augmenté, ce qui peut même rendre visibles des reflets discrets. Les dernières fonctions de filtrage permettent de réduire le bruit de fond et d’améliorer les données pour une analyse plus approfondie.

GPS et Google Maps

L’application logicielle Android du radar au sol peut enregistrer automatiquement les coordonnées GPS pendant la mesure. Cela peut vous aider à retrouver plus facilement la zone mesurée plus tard, même s’il s’écoule une période plus longue entre la mesure réelle et l’analyse des données. Cependant, cette capacité peut également être désactivée via les services de localisation d’Android.



GEPARD GPR 3D sur Google Play

Le logiciel est également disponible sur Google Play. Une somme modique doit être payée la première fois que vous téléchargez l’application. Veuillez noter que cette application Android ne peut être utilisée qu’avec le radar physique au sol GEPARD GPR 3D. Si vous avez reçu le GEPARD GPR 3D de notre part avec la tablette PC Android, cette application est déjà installée et prête à l’emploi.

Données techniques du radar au sol :

Les données techniques suivantes sont des valeurs moyennes. Des modifications sont possibles à tout moment en cours d’exploitation et grâce aux évolutions techniques du radar au sol.

Unité de contrôle

  • Dimensions (H x L x P) : 450 x 260 x 130 mm
  • Poids : 1,6 kg
  • GPS – intégré à l’appareil
  • Tension d’entrée (max.) : 8,4 V CC / 1,0 A
  • Température de fonctionnement : – 20°C – 55°C
  • Température de stockage : – 25°C – 60°C
  • Étanche : non
  • Durée de fonctionnement : environ 4 à 5 heures
  • Humidité : 5 % à 70 %
  • Commentaires : Acoustique, Visuel
  • Technologie de transmission de données : WiFi, 2,4 GHz
  • Plage de fréquences de transmission : 60 – 300 MHz
  • Paramètres de synchronisation/échantillonnage : 4 niveaux
  • Exécutions de mesures complètes : 9 par seconde
  • Plage de fréquence de transmission : 60 MHz – 300 MHz
  • Paramètres de synchronisation/échantillonnage : 16 niveaux
  • Exécutions de mesures complètes : 9 par seconde

Tige télescopique

  • Dimensions (H x L x P) : 70 x 60 x 590 – 1630 mm
  • Poids : 0,8kg
  • Température de fonctionnement : – 20°C – 55°C
  • Température de stockage : – 25°C – 60°C
  • Étanche : non
  • Humidité : 5 % à 70 %
  • Classe de protection : IP 20
  • Batterie interne : 7,26 V / 2600 mAh (LiPo)

Transmission de données La transmission de données sans fil entre le radar au sol et la tablette Android est mise en œuvre via WiFi.

  • Portée maximale : jusqu’à environ 10 mètres.
  • Sortie sonore : casque sans fil Bluetooth et haut-parleur interne
